悬挂装置

悬挂装置是罐笼与钢丝绳的连接机构,属安 全设备。目前国内大部分矿井采用液压螺旋式、液压垫块式悬挂装置和多绳提升钢丝绳张力自动平衡悬挂装置。

多绳提升钢丝绳张力自动平衡悬挂装置,系针对目前国内外普遍使用的液压螺旋式和液压垫块式调绳器存在的不能自动调整钢丝绳张力,装置采用密闭连通辅以抽拉式扣环结构的自动平衡系统,具有安 全可靠、紧凑美观的特点,能高精度实现钢丝绳张力在动、静状态下自动平衡,提高提升机运行、安 全可靠性和运行效率,减少了衬垫的不均衡磨损和车削绳槽次数,延长了衬垫、钢丝绳使用寿命,大大减轻了维护工作量。

导向装置

滚轮罐耳是安设在罐笼上,沿刚性组合罐道上下运行的导向装置。其作用是既可作为罐笼沿罐道运行的导向轮,又可连接罐笼与罐道,并传递罐笼与罐道间的作用力。它既是罐笼安 全平稳运行的重要装置,又是影响井筒装备工作稳定性的关键件。滚轮罐耳是罐笼与井筒装备之间相互作用的媒介,其工作性能好坏对井筒刚性装备的工作质量有着十分重要的作用。罐笼上必 须配置适合该罐笼及井筒罐道条件的滚轮罐耳。

本体

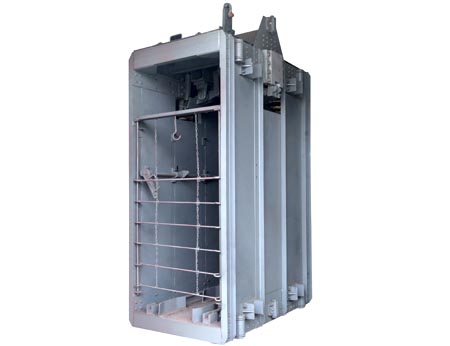

本体是由上中下盘、阻车器和立柱组成。悬挂装置与本体的连接采用直接连接方式,即取消主、副吊杆与四角板,将悬挂装置直接联在主梁上,这样既降低了罐笼的高度与井塔高度,又大大减轻了本体的重量,结构简单、安装方便。

上盘体是罐笼的主要受力件,它承担着罐笼的全部载荷重、设备自重和尾绳重量及运行过程中滚轮与罐道的摩擦阻力等。因此,材料选取及工艺要求都非常严格。主梁是罐笼的主要受力件,从计算选材到加工制造都应引起高度重视。制造时必 须要注意钢板的轧制方向要和受力方向一致,周边预留10~20 mm的机械加工余量,且严格按照有关标准进行探伤检查,合格后才能组装成形。

阻车器采用轨面凸块挡车与滑动阻车器,与销齿操车设备配套使用。
