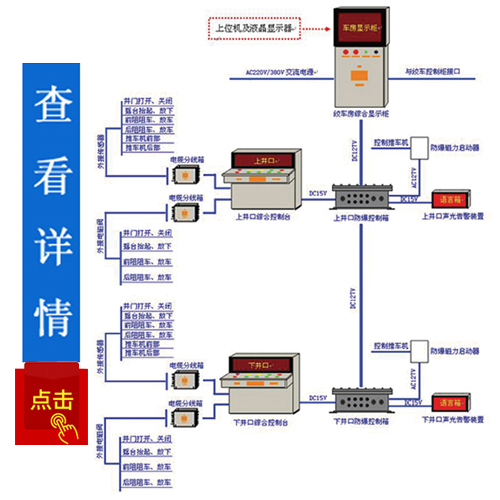

一、副井提升信号及操车电控一体化综合控制系统

1、提升信号及操车电控装置产品介绍

提升信号及操车电控装置，采用德国西门子PLC可编程控制器进行电气控制，产品功能包括副井提升信号和井口操车电控两大功能。实时监测各操车设备的运行状态，并发出控制指令，控制各操车设备有序运行。

（1）具有完善的闭锁功能，可靠实现各水平之间的信号闭锁，推车机、摇台、阻车器、安全门等井口操车设备之间的闭锁，提升信号与操车电控之间的闭锁。

（2）具有直观的显示功能。车房、井底、井口 采用LED显示（车房也可以使用计算机界面显示）。

（3）具有清晰的音响功能，实现信号指令的打点报警、急停报警、扩音通讯、联络呼叫等功能。

2、闭锁关系：

操车系统执行程序间的闭锁关系，必须符合《煤矿安全规程》2010版本要求。

安全闭锁关系：

（1）罐笼到位，信号工发出停车信号后，摇台才能落下，摇台落下才能打开安全门。

（2）当摇台落下，安全门打开，前阻车器才能打开，推车机才能推矿车至限位位置。

（3）前阻与后阻不能同时打开，始终保持前阻开，后阻关，后阻开，前阻关。

（4）操车与提升信号闭锁，只有当操车各执行部件处于正常位置，方可发出提升信号，否则发不出开车信号。

（5）安全门未关闭，只能发出调平信号，发不出开车信号，安全门打不开。

二、集中控制液压站

  井口操车控制系统由集控液压站和电控装置两部分组成，两部分协同工作，实现了井口操车的机电液一体化。集控液压站采用双电机双泵的双液压源系统，其中一台泵工作，另一台备用。通过调节液压系统的流量，可有效调节井口推车机的运行速度。同时，液压系统设有过载保护功能，保证了设备的稳定可靠运行。
