罐笼的型号分类以及使用规范

发布日期：2022-04-23 作者：点击：

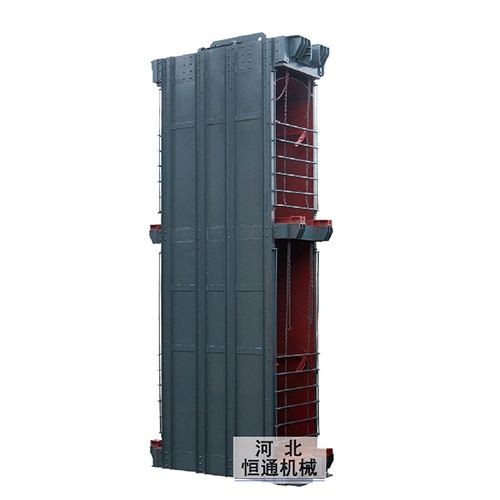

罐笼矿井里的升降机，用于运送人员，矿石，材料等。一般可以载重几吨，用途与电梯类似。箕斗

用途

罐笼一般用于矿井的副井提升，作提升人员、矿石、设备、材料等。对于中、小型矿井，罐笼也可以作为主井提升，作为提升煤炭使用，罐笼是矿井提升中的重要设备之一。

组成部分

1．主体

罐笼主体为空间混合结构，它由两面侧盘体和数根横梁组成。罐笼四角为切角型，便于制作和在井筒中的布置。罐顶设有半圆弧形防淋雨棚，并有可以打开的罐盖，以便运送长材料。罐笼两端设有帘式罐门。罐笼通过顶部主拉杆和双面夹紧楔形绳环与提升钢丝绳相连。罐底设有轨道便于矿车进出罐笼，并设有阻车器及自动开闭装置，用以防止运行时矿车在罐笼内移动。为使罐笼在井筒中运行平稳，井筒中设有罐道导向，罐笼沿罐道运行。在罐笼顶部装有防坠器，防止发生断绳事故时罐笼坠落井底。

2．悬挂装置

悬挂装置包括主提升架、承接板、主拉杆、缓冲弹簧及保险链等。主拉杆的钢材必须选用优质碳素钢制作，并在使用中定期作探伤检查。乘人罐笼在缓冲弹簧的外面必须罩以弹簧筒，以防罐笼在落座时，由于主拉杆的沉落而碰伤人。

3．连接装置

连接装置用以连接罐笼和提升钢丝绳。主要包括主拉杆、夹板、楔形环等。连接装置每隔5年要更换一次，如探伤检验合格，仍可继续使用。连接装置必须有足够的强度，其安全系数不小于13。

4．防坠器

为保证生产和人员安全，规定：升降人员或升降人员和物料的单绳提升罐笼、带乘人间的箕斗，必须装设可靠的防坠器。当提升钢丝绳或连接装置被拉断时，防坠器可使罐笼平稳地支撑在罐道(或制动绳)上，而不致坠井造成严重事故。

防坠器主要由开动机构、传动机构、抓捕机构、缓冲机构等部分组成。开动和传动机构一般互相连接在一起，由断绳时自动开启的弹簧和杠杆系统组成，抓捕机构和缓冲机构一般是联合的工作机构，有的防坠器也设置单独的缓冲机构。

分类

（1）按提升钢丝绳的数量可分为单绳罐笼和多绳罐笼。单绳罐笼一般用于不超过400米的矿井，多绳罐笼一般用超过350米的矿井。

（2）按罐笼的层数可分为单层、双层和多层罐笼。

（3）按罐笼的罐道型式可分为钢丝绳罐道罐笼和刚性罐道罐笼两种，刚性罐笼又可分为钢轨罐道和组合钢罐道。

（4）按承载矿车的型号可分为0.5T、1T、1.5T、3T矿车罐笼。
