罐笼的组成结构及原理分析
罐笼按其所装矿车的名义装载量确定罐笼的吨位，分为1、1.5、3t罐笼。每种罐笼又有单层和多层之分。
单绳罐笼由主体部分、罐耳、连接装置、阻车器和防坠器组成。
罐笼为多用途的提升容器，它既可以提升煤炭和矸石，也可以升降人员、运送材料和设备。罐笼主要用于副井提升，也可用于小型矿井的主井提升。我国煤矿使用的罐笼主要是立井单绳普通罐笼和立井多绳罐笼、翻转罐笼和斜井用罐笼。

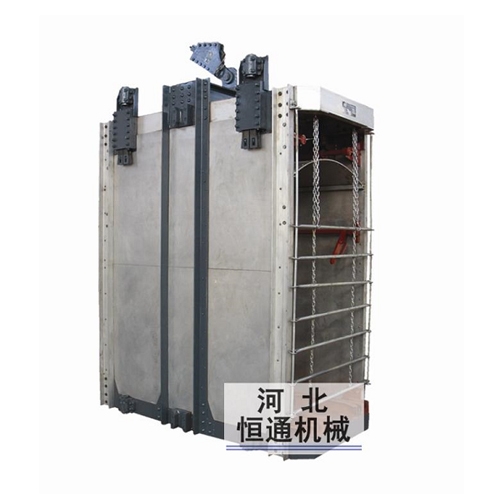

罐笼组成图结构
1．罐笼主体组成结构原理分析：
罐笼主体为空间混合结构，它由两面侧盘体和数根横梁组成。罐笼四角为切角型，便于制作和在井筒中的布置。罐顶设有半圆弧形防淋雨棚，并有可以打开的罐盖，以便运送长材料。罐笼两端设有帘式罐门。
罐笼通过顶部主拉杆和双面夹紧楔形绳环与提升钢丝绳相连。罐底设有轨道便于矿车进出罐笼，并设有阻车器及自动开闭装置，用以防止运行时矿车在罐笼内移动。为使罐笼在井筒中运行平稳，井筒中设有罐道导向，罐笼沿罐道运行。在罐笼顶部装有防坠器，防止发生断绳事故时罐笼坠落井底。
多绳罐笼与单绳罐笼稍有不同。多绳罐笼自重较大，罐笼中留有添加配重的空间，不设防坠器，可连接多根钢丝绳并装设钢丝绳张力平衡装置。
2．罐笼悬挂装置分析：
悬挂装置包括主提升架、承接板、主拉杆、缓冲弹簧及保险链等。主拉杆的钢材须选用优 质碳素钢制作，并在使用中定期作探伤检查。乘人罐笼在缓冲弹簧的外面须罩以弹簧筒，以防罐笼在落座时，由于主拉杆的沉落而碰伤人。
3．罐笼连接装置介绍：
连接装置用以连接罐笼和提升钢丝绳。主要包括主拉杆、夹板、楔形环等。连接装置每隔5年要更换一次，如探伤检验合格，仍可继续使用。连接装置须有足够的强度，其安 全系数不小于13。
